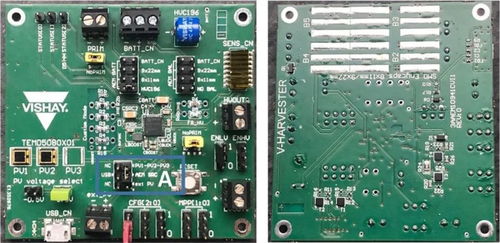

Vishay基于196 HVC ENYCAP的能量收集电路参考设计及其在物联网节点开发中的应用

随着物联网技术的飞速发展，数以亿计的传感器节点被部署到各种环境中，从工业监控到智慧农业，从智能家居到环境监测。为这些广泛分布且往往位置偏远或难以触及的节点持续供电，成为物联网系统设计中的核心挑战之一。传统的电池供电方案存在寿命有限、维护成本高昂和环保压力等问题。因此，从环境中收集并利用微能量（如光能、热能、振动能、射频能等）为节点供电的能量收集技术，正成为实现真正自维持、免维护物联网系统的关键。

在此背景下，全球领先的电子元器件制造商Vishay Intertechnology推出了一项极具价值的参考设计——基于其196 HVC ENYCAP系列双层电容（超级电容）的物联网节点能量收集方案。该方案为工程师提供了一套经过验证的集成电路设计蓝图，旨在高效、可靠地解决微能量收集、存储和管理中的难题。

方案核心：196 HVC ENYCAP超级电容

Vishay 196 HVC ENYCAP系列是此参考设计的能量存储核心。它是一种高性能的双层电容器（EDLC），具有以下突出特点，使其特别适合能量收集应用：

1. 高能量密度与功率密度：能够快速存储从环境收集到的间歇性、脉冲式微能量，并在需要时提供足够高的脉冲功率，以驱动物联网节点完成传感、数据处理和无线通信等任务。
2. 超长寿命与高可靠性：相比可充电电池，超级电容的充放电循环寿命可达数十万甚至上百万次，且性能衰减缓慢。196 HVC ENYCAP系列工作寿命长，减少了系统维护需求，符合物联网设备长期部署的要求。
3. 宽工作温度范围：能够适应物联网设备可能面临的极端环境温度，确保在恶劣条件下稳定工作。
4. 紧凑的尺寸：其小型化封装适合空间受限的物联网节点设计。

在该参考设计中，196 HVC ENYCAP充当“能量缓冲池”和“微型储能电站”的角色。它平滑能量收集器（如小型太阳能板、热电发生器或压电材料）输出的不稳定电能，并存储起来，为后续的负载（微控制器、传感器、射频模块）提供稳定、持续的电力供应。

能量收集电路参考设计解析

Vishay提供的这份参考设计不仅仅是一个简单的超级电容应用电路，而是一套完整的、集成的电源管理解决方案。其集成电路设计通常涵盖以下几个关键部分：

1. 能量收集前端：这部分电路针对特定的环境能源（设计可能侧重于光伏、热电能等之一或兼容多种）进行优化，包括高效的低压启动电路和最大功率点跟踪（MPPT）或阻抗匹配电路，以确保从微弱的能源中提取尽可能多的电能。

1. 电源管理集成电路（PMIC）：这是整个方案的大脑。PMIC负责将收集到的、电压和电流极不稳定的原始电能进行整流、升压/降压转换，以适合为储能元件充电。它需要具备极高的转换效率（例如>90%），以最小化能量在转换过程中的损失。PMIC内部还集成了精密充电管理逻辑，专门为196 HVC ENYCAP这类超级电容设计安全的恒流-恒压充电曲线，防止过充，延长其使用寿命。

1. 储能与缓冲模块：即以196 HVC ENYCAP超级电容为核心的储能单元。电路设计需考虑电容的等效串联电阻（ESR）、漏电流以及充放电特性，并配置必要的平衡电路（如果采用多电容串联），以确保安全性和性能。

1. 负载功率管理与调节：该部分负责将存储在超级电容中的电能，按需、高效地分配给不同的负载。它通常包括一个或多个低压差线性稳压器（LDO）或高效的DC-DC降压转换器，为微处理器、传感器和无线模块提供稳定、干净的电压轨。智能的负载管理逻辑（通常由微控制器或PMIC内置状态机实现）至关重要，它根据能量储备情况，动态调整节点的工作模式（如激活、睡眠、深度睡眠），优先保障关键任务的执行，实现能量收支平衡。

1. 系统监控与保护：电路集成了电压监控、温度监控和看门狗等功能，确保系统在能量不足时安全关机，并在能量恢复后自动重启，实现完全自治。

在物联网节点开发中的优势与价值

采用Vishay此基于196 HVC ENYCAP的参考设计，能为物联网节点开发者带来显著优势：

• 加速开发进程：提供经过测试和验证的完整电路方案，减少了工程师在微弱能量收集、高效转换和复杂电源管理方面的研发时间和风险。
• 提升系统可靠性：基于长寿命、高可靠的超级电容和优化的PMIC，构建出坚固耐用的电源系统，适应各种严苛环境。
• 实现真正的免维护：通过高效收集环境能量，结合智能能量管理，有望使物联网节点在生命周期内无需更换电池或进行充电维护。
• 优化尺寸与成本：高度集成的设计有助于减小PCB面积，降低整体物料成本。

结论

Vishay基于196 HVC ENYCAP超级电容的能量收集电路参考设计，为开发下一代自供电物联网传感器节点提供了一个强大、实用且高效的集成电路设计模板。它将先进的储能技术与精密的电源管理电子相结合，直击物联网部署中能源供给的痛点。对于致力于开发长寿命、低维护、环境友好的物联网系统的工程师而言，深入研究和应用此参考设计，将是推动其产品走向更广阔市场的关键一步。随着能量收集技术和元器件性能的不断进步，这种自维持的物联网节点必将成为未来万物互联世界的基石。
