十三至十八 4000系列CMOS数字集成电路的设计精要

集成电路是现代电子技术的基石，而CMOS（互补金属氧化物半导体）技术以其低功耗、高噪声容限和宽广的电源电压范围，在数字逻辑领域占据了主导地位。其中，4000系列CMOS数字集成电路作为早期标准化、应用广泛的系列，其设计思想至今仍具重要参考价值。本节将聚焦于该系列（特别是编号13至18的典型器件）的设计原理与实现。

一、4000系列CMOS技术基础

4000系列采用标准的CMOS工艺制造。其核心在于利用P沟道和N沟道MOSFET的互补对称结构构成基本逻辑门。当输入为逻辑高电平时，N-MOS导通而P-MOS截止；输入为逻辑低电平时，情况则相反。这种结构使得在静态条件下（除状态转换瞬间），从电源到地之间总有一条通路被截断，从而实现了极低的静态功耗。其电源电压范围通常为3V至18V，远高于后来的74HC等系列，这为其在工业控制等复杂供电环境中提供了优势。

二、典型器件（13-18）设计剖析

以编号13-18为例，这些器件通常是具有特定功能的组合逻辑或时序逻辑电路。

1. CD4013：双D触发器。这是最基本的时序单元之一。其设计包含两个相互独立的、由时钟边沿触发的D型触发器。每个触发器由传输门、反相器构成的主从结构实现，确保了数据的稳定锁存和边沿触发特性。其异步置位（Set）和复位（Reset）端的设计，通常采用额外的逻辑门直接控制触发器内部节点，优先级高于时钟，体现了可靠性设计的考量。
2. CD4014：8位静态移位寄存器（并行/串行输入）。它将8个D触发器级联，并增加了并行加载控制逻辑。设计难点在于如何在时钟控制下，实现串行移位与并行加载模式的灵活切换且避免数据竞争。这通常通过多路选择器（由传输门实现）在每位触发器前进行数据通路选择来完成。
3. CD4015：双4位静态移位寄存器。可以看作两个独立的CD4014简化版（无并行加载功能）。其设计突出了模块化思想，将4位寄存器作为标准单元重复布局，优化了芯片面积和走线。
4. CD4016/CD4066：四双向模拟开关。这是极具特色的设计，它将CMOS传输门作为独立功能器件。每个开关由一个P-MOS和一个N-MOS并联构成，栅极由互补信号控制，从而能在宽电压范围内以低导通电阻传输模拟或数字信号。其版图设计需特别注意P管和N管的对称性以及衬底偏置处理，以优化开关性能。

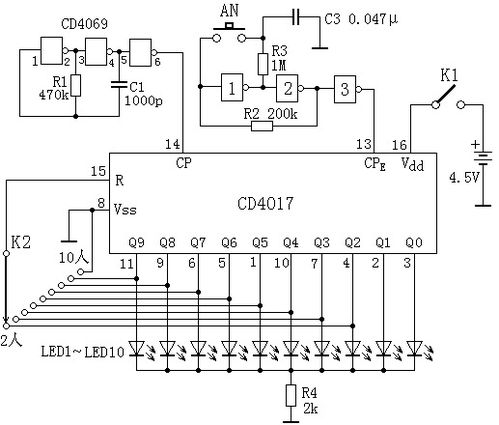

5. CD4017：十进制计数器/分频器。这是一种约翰逊计数器与译码器的组合设计。核心是一个5级约翰逊计数器（10个有效状态），其后接一个组合逻辑译码网络，将10个状态依次译码到10个输出引脚上。其设计巧妙地利用约翰逊计数器的自校正特性，避免了普通二进制计数器的译码毛刺问题。
6. CD4018：可预置N分频计数器。设计更为灵活，通常由可预置的触发器级联而成，通过外部反馈逻辑（用户连接）实现任意分频比（N≤10）。其内部提供了每个触发器输入端的与或选择逻辑，是早期可编程逻辑思想的体现。

三、集成电路设计的关键考量

在设计这些4000系列芯片时，工程师们需综合权衡多个方面：

• 功耗与速度：CMOS的功耗主要来自动态功耗（CV²f）和短路电流。4000系列工作频率相对较低（约1-5MHz），设计更侧重于降低静态漏电和优化瞬态电流。晶体管尺寸（宽长比）的选取直接决定了驱动能力和开关速度。
• 噪声容限与稳定性：由于其较高的电源电压（如12V），逻辑摆幅大，噪声容限天生较高。设计时需确保在全部电源电压和温度范围内，门电路的转移特性曲线具有陡峭的过渡区和稳定的逻辑电平。这依赖于精确的工艺控制和晶体管阈值电压的匹配设计。
• 输入/输出（I/O）保护：CMOS栅极极易因静电放电（ESD）而击穿。4000系列器件通常在输入引脚和输出引脚集成由二极管和电阻构成的ESD保护电路，这是芯片可靠性的第一道防线。
• 版图设计：在掩模版时代，版图设计至关重要。需考虑晶体管排列、电源线（VDD/VSS）分布、信号走线、寄生电容/电阻最小化以及防止门锁效应（Latch-up）的防护环（Guard Ring）设计。

四、历史意义与现代启示

4000系列诞生于20世纪70年代，它推动了CMOS技术的普及，证明了低功耗数字系统大规模集成的可行性。尽管其速度已被后来者超越，但其稳健、灵活的设计理念——如宽电压工作、内置保护、功能明确的标准单元——深刻影响了后续的集成电路设计方法论。

今天，在纳米级SoC（片上系统）设计中，CMOS仍是绝对主流。虽然工艺节点已从微米级进步到纳米级，但由4000系列所奠定的基础CMOS反相器、传输门、触发器结构，仍是所有复杂数字电路的根基。其低功耗设计哲学，在当今移动与物联网时代显得愈发重要。研究4000系列的设计，不仅是回顾历史，更是理解数字集成电路设计本源与精髓的宝贵途径。
